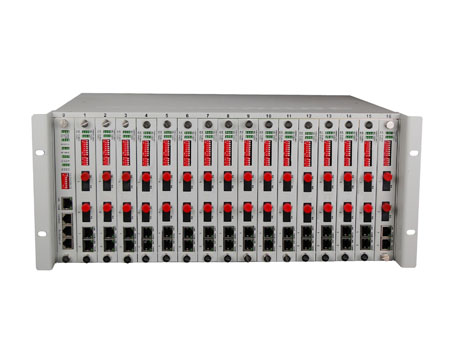

本4U-17口机架。机架高度为4U，可插入17块接口转换卡，或者1块网管卡，16块功能卡,每块卡独立工作，不同类型的接口转换卡可插在同一个机架内并同时工作；采用通讯隔离技术把系统电源与接口卡完全独立分开，保证了整个系统的可靠性。


 功能特性
1.19英寸4U标准机架，采用空气学原理，机架散热性能优良，便于统一管理和维护；
2.最多可插入16块支持热插拔的卡，每块接口转换卡可以独立实现转换功能；
3.每个卡支持1个E1口，2个网络接口，网口可以换为光纤接口，可以对接1台远端设备；

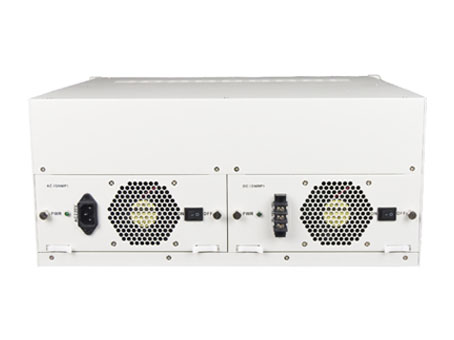

4.两个电源板插槽，支持双电源单元互相热备份，每个电源单元都能单独支持整个机架满配置时的正常工作，两个电源单元一起工作一方面可通过分流来减轻每个电源单元的负荷，另一方面可通过互相热备份来保证一个电源单元出问题时机架内功能板的正常工作；
5.电源AC220，DC-48V用户可选，可以为双AC220V，双DC-48V，一个AC220V与DC-48V组合；
6.支持SNMP网络管理协议；
7.完全符合电信级运营要求，平均无故障工作时间5万小时以上。

光纤部分
多模光纤:
50/125um 或 62.5/125um，
传输距离：      2Km   多模光纤，衰减(3dbm/km )
波长: 850nm
发射功率: -12dBm (Min) ～ -9dBm (Max)
接收灵敏度: -28dBm (Min)
链路预算: 16dBm
协议：支持IEEE802.3，IEEE802.1Q；
转发速率：≥15000帧；
单模光纤:
8/125um 或 9/125um，
传输距离：      20Km   单模光纤，衰减(0.35dbm/km ) (实际如需更大距离需定制)
波长:           1310nm（超长距离传输时选用1550nm波长）
发射功率:       -9dBm (Min) ～-5dBm (Max)
接收灵敏度:     -27dBm (Min)
链路预算:       18dBm
电气和机械特性
系统电源：     AC180V ～260V 50HZ
功耗： ≤95W
外观结构:       (长×宽×高)  443*365*195mm 机框式
环境指标
工作温度： 0℃—50℃
储存温度： -40℃—+85℃
工作湿度： 0%—95%（无凝结）
MTBF： ＞100,000小时



产品型号	F-E1-14
产品功能描述	4U 17槽位机框
业务端口描述	共17个槽位，可混插各系列光纤收发器、协议转换器、光猫及4E1光端机插卡，支持电源双备份，可网管，－48V或AC220V电源（可选）
电源	AC220V或DC-48V（电源可选）
产品尺寸	(长×宽×高)  443*365*195mm 机框式
重量	8Kg/台
